Geländeprofil

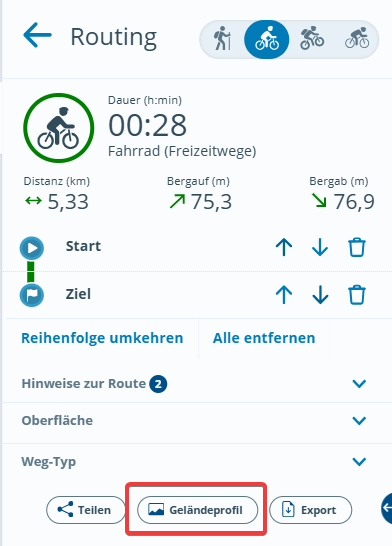

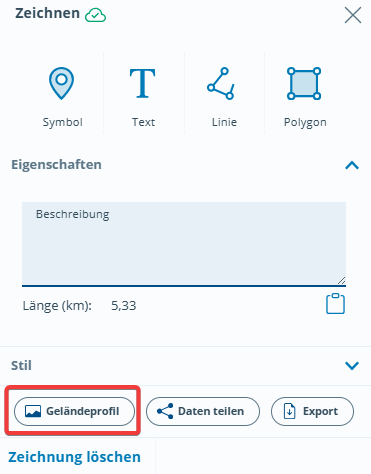

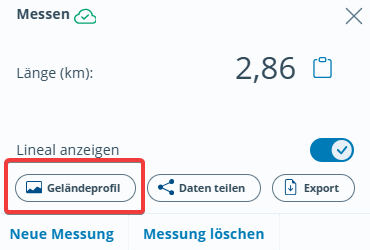

Sie können an verschiedenen Stellen im BayernAtlas durch einen Klick auf den Button Geländeprofil sich das Geländeprofil – einen senkrechten Schnitt durch das Gelände – entlang einer Linie oder Strecke anzeigen lassen: beim Messen, beim Zeichnen, beim Routing.

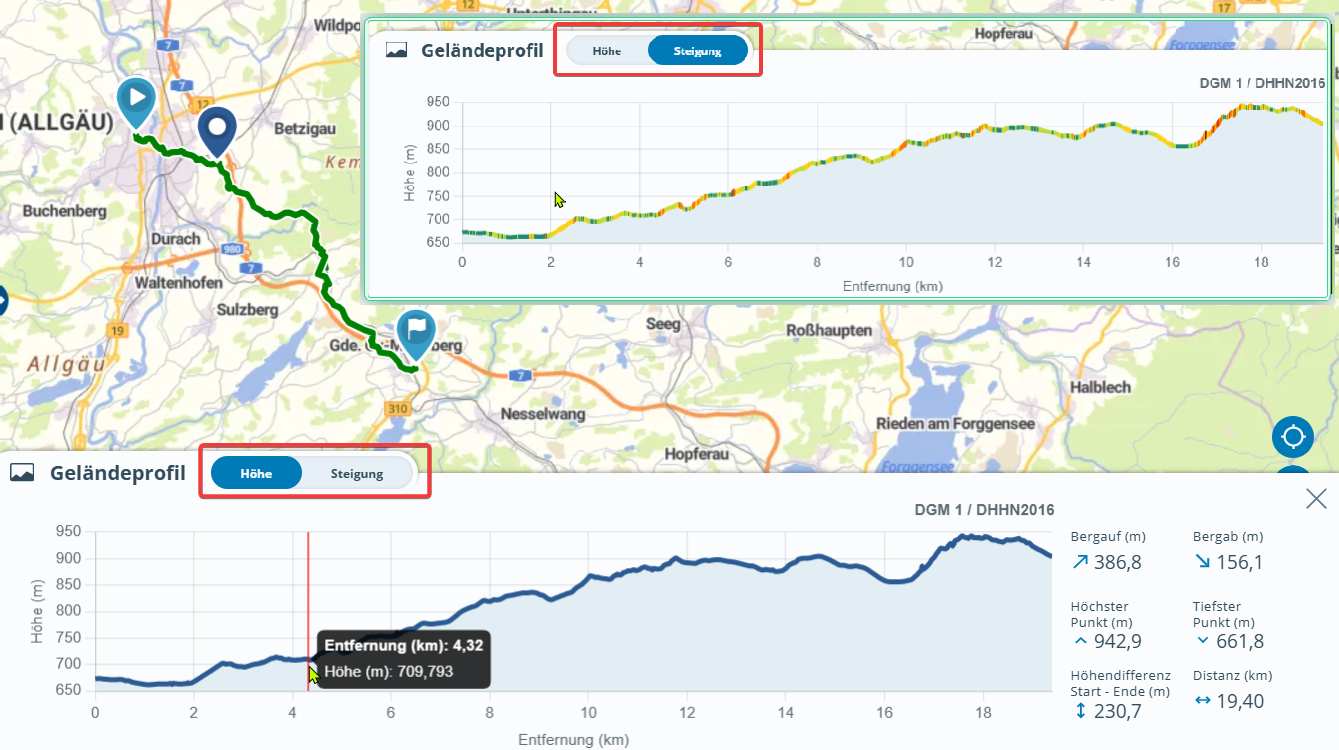

Am rechten Rand des Profil-Fensters werden die Informationen zu dieser Linie/Strecke dargestellt: Gesamtsteigung ("Bergauf") und Gesamtgefälle ("Bergab") über die Linie/Strecke, höchster und tiefster Punkt, die Höhendifferenz zwischen Start- und Zielpunkt sowie die Gesamtdistanz.
Sie können mit der Maus am Profil entlangfahren und parallel dazu die jeweilige Position auf der Karte verfolgen. Dabei wird Ihnen auch die Entfernung und Höhe des Punktes angezeigt.
Als Standard werden die Höhenmeter angezeigt, Sie können mit dem Schieberegler zur Steigung wechseln (Legende).
Wenn beim Routing die Reihenfolge der Punkte umgedreht wird, kann es bei den Angaben zu Bergauf und Bergab aus technischen Gründen zu leichten Abweichungen kommen.
Bei Strecken innerhalb Bayerns, die kürzer als ca. 70 km sind, wird für das Geländeprofil das Digitale Geländemodell mit einer Gitterweite von 1 m (DGM1) verwendet.
Bei längeren Strecken innerhalb Bayerns (einschließich eines Saums von ca. 50 km um Bayern) wird das Geländeprofil aus dem DGM25 (Gitterweite 25 m) berechnet.
Alle anderen Profile werden aus einem DGM mit einer Gitterweite von 250 m abgeleitet. Aufgrund der reduzierten Genauigkeit werden hier keine Angaben zu Bergauf/Bergab und höchster/tiefster Punkt berechnet.
